V4P2P
:: V4 PE to PEAS
(V4Control periodisches Fehler-Logfile zu
PEAS) ::
Download von V4P2P.zip (478 kB) Version 1.1 (06.07.2007)
Was ist V4P2P?
Dieses Programm erzeugt aus
einer PE-Logdatei die von Douglas
Dieters
wunderbarem V4Control
Programm erstellt wurde, eine neue Datei die mit EXCEL oder
dem
Analysetool PEAS
von Jan
Grecner geöffnet
werden kann.
(V4Control ist die Steuersoftware zum MCU
Update von
Anand
Rajiva. Dieses wiederum
ist eine sehr mächtige Erweiterung für eine
astronomische
Montierung)
Ich baute meine Montierung um und wollte mit jedem neuen Fortschritt prüfen, ob sich der periodische Fehler reduziert hat oder nicht. Die Erstellung des PE-Logfiles geht bequem in V4Control und die Auswertung erfolgt mit PEAS, dem Standard-Analysetool schlecht hin.
Installation
Entpacken Sie die Zip-Datei in ein Verzeichnis Ihrer Wahl und starten Sie das Hauptprogramm "V4P2P.exe".
Wie
funktioniert das Programm?

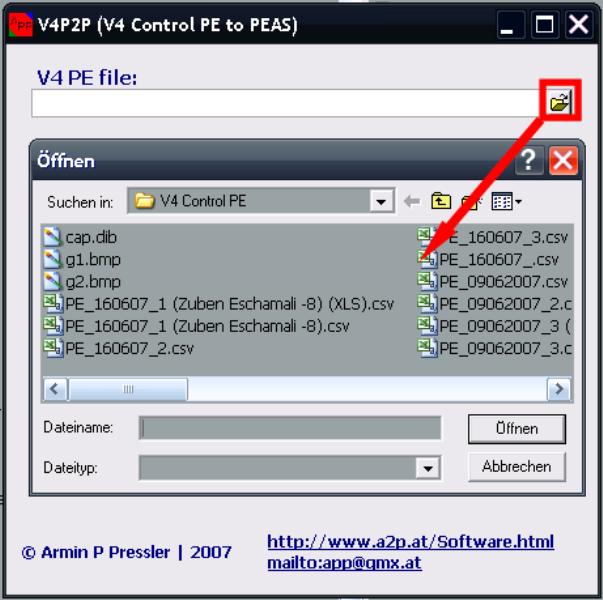

Laden Sie mit dem Knopf "Datei
öffnen" eine beliebige LOG-Datei die mit V4 Control erstellt
wurde.

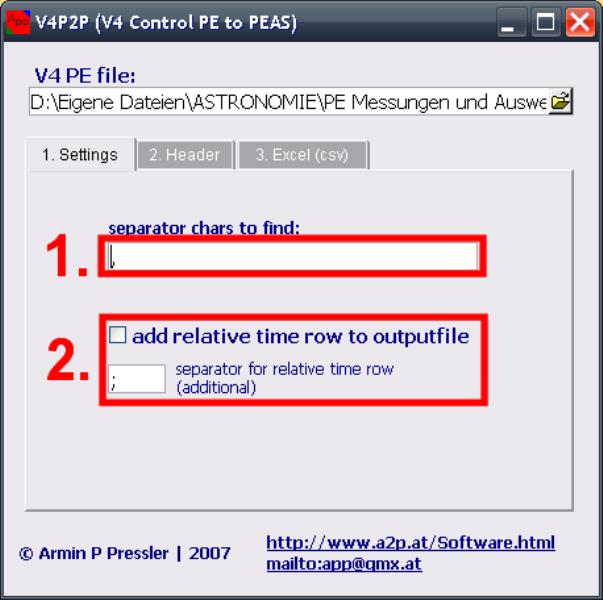

Danach stellen Sie im Reiter
"1.Settings" folgende Parameter ein:
1.
Hier können sämtliche
Zeichen (auch mehrere hintereinander) eingegeben werden, die als
Trennzeichen in Frage kommen. Im Normalfall wird das nur der
Beistrich (",") sein.
(Der Hintergrund für diese Auswahl ist, dass
Excel nicht unterscheiden kann zwischen Spaltentrennzeichen und
Dezimalseparator, wenn diese gleich sind)
2.
Wird die Checkbox (das
Kästchen links oben) angehakt, fügt V4P2P automatisch
eine
neue Spalte mit der relativen Zeit ein. Diese Spalte ist
nötig,
damit PEAS die Daten richtig interpretieren kann.

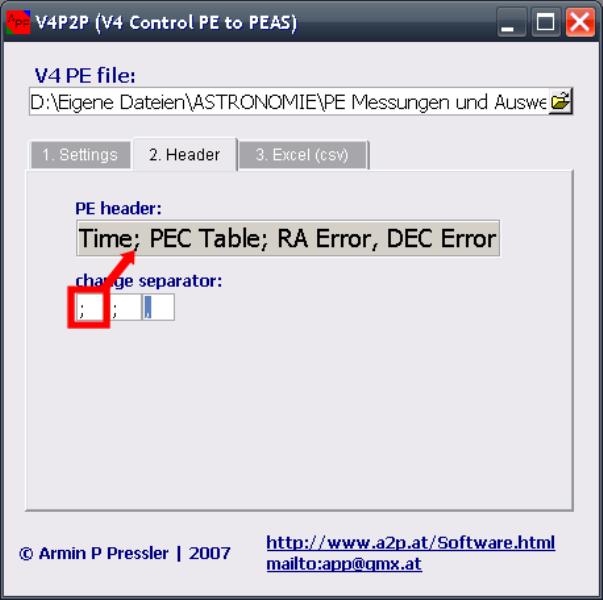

Im Reiter "2. Header" werden die Kopfdaten der PE-Datei bearbeitet:
Nun wird für jedes in
der Zeile vorkommende Trennzeichen, das
zuvor in den "Settings" ausgewählt wurde, ein eigenes
Eingabefeld
erzeugt.
Überall wo nun das Trennzeichen (oben wurde z.B. drei Mal der
Beistrich "," gefunden) ersetzt wurde, ändert
sich der Text
synchron mit.

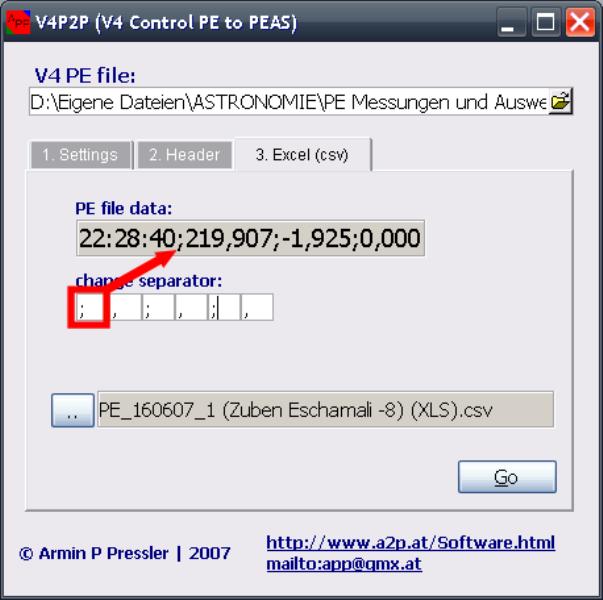

Im Reiter "3. Excel (csv)" werden die Messdaten der PE-Datei bearbeitet:
Hier wird analog zum Header
vorgegangen: Für jedes in der Zeile
vorkommende Trennzeichen, wurde ein eigenes Eingabefeld
erzeugt.
Überall wo nun das Trennzeichen (oben wurde z.B. drei Mal der
Beistrich
"," gefunden) ersetzt wurde, ändert sich der Text
synchron
mit. Die Beistriche, die als Dezimaltrennzeichen dienen werden nicht
verändert. Dies kann sofort im Text geprüft werden.
Darunter wird ein neuer Dateiname vorgeschlagen. Diese Datei wird in das gleiche Verzeichnis gespeichert wie die zuvor oben ausgewählte Quelldatei. Ein anderer Speicherort kann mit dem Dialog, der sich beim Drücken des Knopfes (..) neben dem Dateinamen öffnet, auswählen.
Mit dem Knopf "Go" wird die neue Datei gespeichert und kann nun mit Excel oder PEAS geöffnet werden.

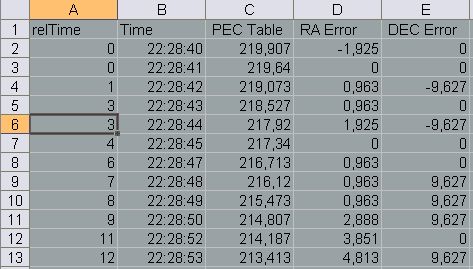

Links
die Originaldaten rechts die
neu formatierten Daten in Excel dargestellt (hier sieht man leider auch
den Rundungsfehler der Programmfunktion, aber ich denke er
dürfte
nicht ins Gewicht fallen bei der Darstellung in PEAS)

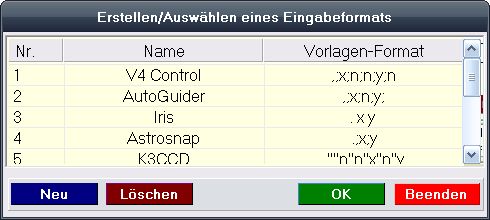

Um die formatierten Daten in
PEAS korrekt darstellen zu können,
muß ein neues Eingabeformat erstellt werden. Dieses kann
abgespeichert und somit immer wieder verwendet werden.
Die Zeichenfolge für das neue Format ist: ,;x;n;n;y;n
Known Bugs – bekannte Fehler | Features
Ich schrieb das Programm in
kürzester Zeit eigentlich nur für mich,
möglicherweise findet es aber noch jemand nützlich...
Da das Programm zu meiner
Zufriedenheit funktioniert habe ich es so wie es ist hier eingestellt.
- Bei der Spalte mit der relativen Zeit kann es aufgrund der programminternen Funktion zu Rundungsfehlern von einer Sekunde kommen. Zum Prüfen des PE der Montierung dürfte die Genauigkeit aber ausreichend sein...,
- Da mein Delphi eine englische Version ist, habe ich mir angewöhnt auch in dieser Sprache zu programmieren, ich denke aber mit Hilfe der obigen Beschreibung dürfte aber trotzdem alles klar sein :-)
History
Version 1.1 [06.07.2007]
Kleine Änderung beim Lesen der Datei: Falls die Zeilen der Datei nicht mit CR+LF sondern nur mit LF abgeschlossen wurden, kam es zu einem Fehler. In der Windowswelt sind immer carriage return gefolgt von line feed (Wagenrücklauf + Zeilenvorschub, 0d + 0a Hex) die Zeilenabschlußzeichen, bei z.B. Linux / Unix nur LF.
Version 1.0 [02.07.2007]
Erste öffentliche Version
Credits – Danksagung
Beinhaltet Komponenten der
OpenSource Bibliothek "JEDI-VCL"
Danke auch an Anand Rajiva & Doug Dieter für ihre
tollen
Produkte.
Weiterer Dank geht an alle Member vom MCU
Forum,
aber auch ans Forum von Deepsky.de
ohne das ich mir niemals eine EQ-6
angetan hätte ;-)
Falls Sie das Programm benutzen, würde ich mich über eine eMail (app@gmx.at) freuen!
Disclaimer
Das Programm „ist wie es ist" und darf kostenlos weitergegeben werden.
Ich übernehme keine Garantie für Beschädigungen an Hard- und Software bzw. bei Datenverlust durch dieses Programm.
Diese Software ist Freeware,
© Armin P Pressler 2007
